实验室设备厂家提出直流无刷电机品质检测案例

发布日期: 2018-10-19 11:45:55 浏览次数:21

    日本企业已经跟我司合作2款实验室设备电机,一款是罩极电机用于震动分离器, 另一款是直流无刷电机BLDC80, 用于高端的分离反应釜的,现在研发一款是用于电动搅拌器的直流无刷电机。

        新研发的直流无刷电机BLDC57的法兰是客户提供,当时双方确定的测试方法是东弘在安装法兰之前,测试转子的跳动,跳动不能超过0.01,并要全检登记后才出货。

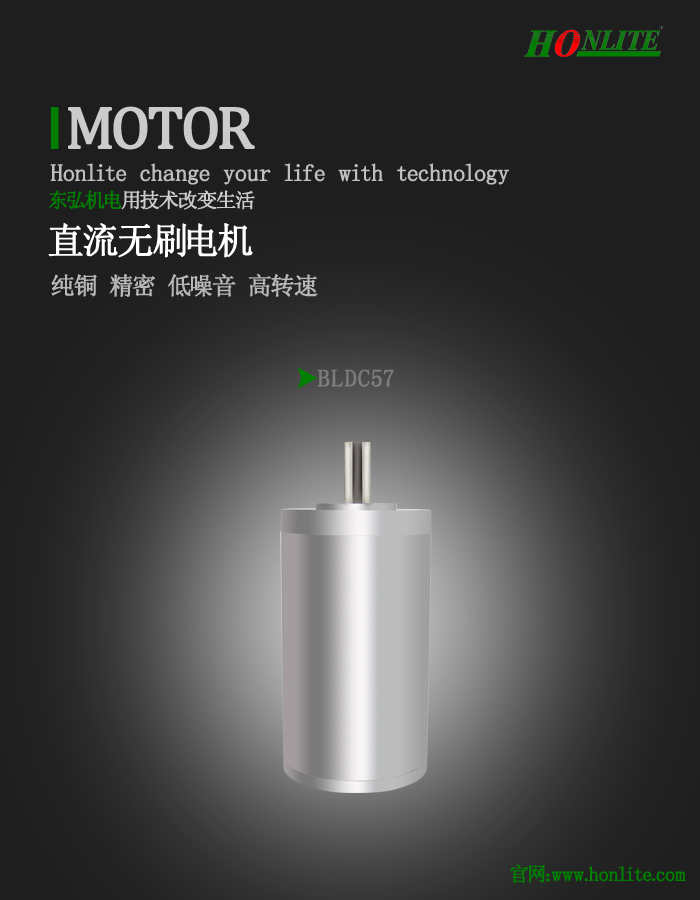

东弘机电直流无刷电机BLDC57


Ru          Run out and concentricity issue.We detected 10 pcs devices have noisy issue when motor assembled. Checked and found runout and concentricity of motor shaft may have problem.

We have tested the run out of 10pcs motor shaft. Data is below. While for 1 pcs (Code 10) we have also checked the Concentricity, the result seemed abnormal.


Code

Serial No.

Runout

Spec.:0.03

Other

1

18210026

0.05



2

18210053

0.03



3

18210035

0.02



4

18210101

0.06



5

18210135

0.04



6

18210150

0.05



7

18210108

0.03



8

18210106

0.05



9

18210124

0.03



10

18210051

0.03

Concentricity 0.428mm



              双方见面讨论直流无刷电机新的测试方法。这个客诉引起东弘机电内部人员的高度重视,第一时间检查测试转子跳动是否符合图纸要求,看回以前出货前的记录,发现都是符合图纸要求的,于是再与客户确认日本客户的测试方式,日本是测试安装法兰后的跳动,方式不一样。


1. 法兰进料时候用三次元检测同心度问题

2. 转子跳动不超过0.01

3. 由日本提供测试治具,安装法兰后跳动不超过0.03

4. 由日本提供同心度测试治具,每次出货都检测

       经过双方再次确认,电动搅拌器的直流无刷电机BLDC57可以通知安装生产,并在最短的时间内回复客户交期,电动搅拌器直流无刷电机的定制方案经过不断的改良,已经是一款非常成熟的产品。
