罩极式单相交流电机的工作移动磁场图示

发布日期: 2019-6-12 15:07:09 浏览次数:12

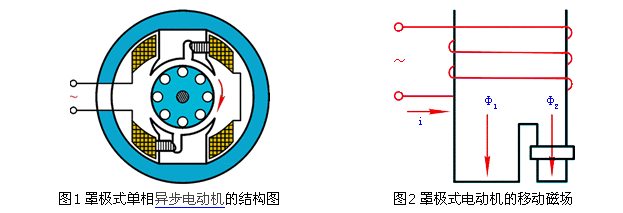

罩极式单相交流电机的结构如图,单相绕组在磁极上,在磁极的约1/3部分套一短路铜环。



在单相电机中,产生旋转磁场的另一种方法为罩极法,又称罩极式单相交流电机,这种电机定子做成凸极式的,有两极和四极两种。每个磁极在1/3--1/4全极面出开有小槽。把磁极分为两个部分。在小的部分套装上一个短路铜环,好像把这个部分磁极罩起来一样,所以叫罩极式电机。单向绕组套装在整个磁极上,每个极的线圈是串联的,连接时必须使其产生的极性依次按顺序排列。当定子绕组通电后,在磁极重产生主磁通,根据楞次定律,其中穿过短路铜环内产生一个在相位上滞后90度的感应电流。此电流产生的磁通在相位上也滞后于主磁通。



罩极式单相交流电机的移动磁场,Φ1是励磁电流产生的磁通,Φ2产生的另一部分磁通(穿过短路铜环)合短路铜环中的感应电流所产生的磁通的合成磁通。由于短路环中的感应电流阻碍穿过短路环磁通的变化, 相当于在电动机内形成一个向被罩部分移动的磁场,它便使笼型转子产生转矩而起动。

罩极式单相交流电机
