无刷电机PWM六步换向

发布日期: 2019-8-27 9:36:48 浏览次数:26

 无刷电机运行在PWM模式下,并进行六步换向。直流无刷电机的桥式电路,一共有三相六个MOS管, 每一相都有上下桥臂。所谓六步换向即需要通过六步来完成转子旋转一周,即每步60度。通过对三相交替通电,完成旋转。

在这里,六步换向可以大致写成(A,B),(C,B),(C,A),(B,A),(B,C),(A,C)。在此不止这一种方式。可以看到,每次仅有两相通电,另外一相不通电。

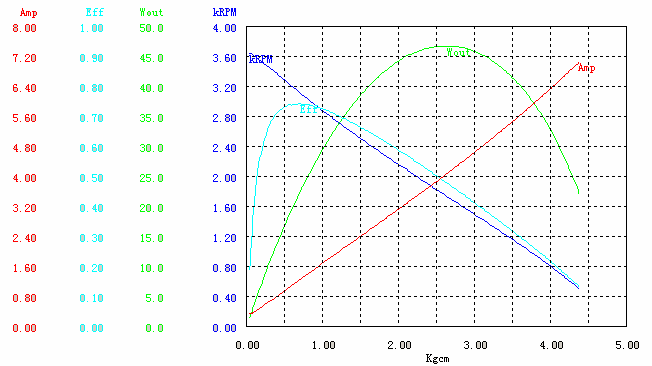

无刷电机运行在PWM模式下

在六步换向中有一个死区时间,死区时间是防止一相的上下桥臂同时导通从而烧掉。而刹车功能是指在外部有异常信号时,使桥式电路关断,从而停下电机。但这种只在一些不损坏本体结构的东西上使用,在无人机和四旋翼上不使用(刹车的话会摔坏)。

无刷电机六步换向中,上桥臂负责产生PWM波,而下桥臂则只需产生高电平和低电平即可。无需产生PWM波。PWM波的占空比越大平均电流越大。
