有感无刷电机转子位置检测

发布日期: 2019-9-21 11:00:04 浏览次数:9

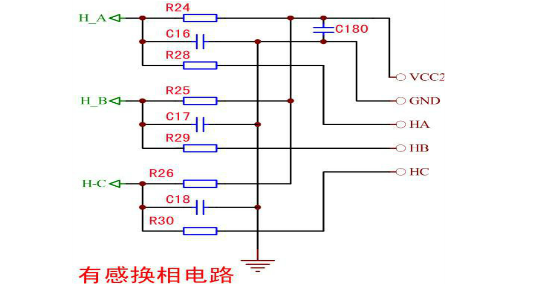

在正弦波控制中,最为关键的一个环节是对转子位置情况进行准确的检测,只有准确检测器位置信息,才能令有感无刷电机正确换向。转子位置检测电路要对霍尔输出信号进行处理,从图中可以看到R24 R25R26三个电阻,其阻值均为10K,通常情况下,检测电路是由+5V电压和着三个电阻经过串联产生的,这样构造的主要原因在于充分利用霍尔传感器的自身特点 ,将电路输入信号变为可使用的信号,在这个过程中容易造成电流过度现象,为了防止这种情况,将R28R29R30这三个限流电阻进行连接,其组织都为1K,最后输出三个信号,它们将直接送入控制器中进行具体的数据处理,最终使有感无刷电机获得比较精确地结果
