单相永磁电机磁场反应

发布日期: 2020/11/26 13:51:44 浏览次数:118

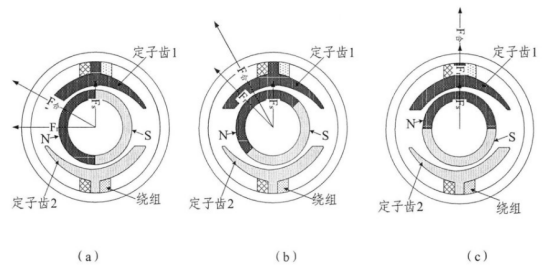

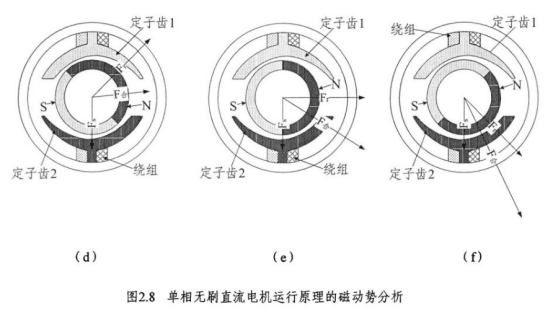

单相永磁电机工作原理绕组提供正电流,定子齿1感应产生N极磁场,定子齿2感应产生S极磁场。相反,则定子齿1、2分别感应出S/N极磁场。忽略不均匀气隙产生的定位齿槽转矩的影响,定子电流产生磁势FS(方向沿电子齿轴线),转子磁势FR(方向沿转子N极线),二者合成磁势F合。假设转子初始位置如a,由于合成磁势F合的作用下,转子顺时针方向旋转。此时转子的磁势FR会随着转子而转动,合成磁势F合方向也会顺时针转动,如b图。随着转子的顺时针转动,转子磁势FR必定会到达跟定子磁势FS重合的位置,既C图。此时合成磁势F合的电磁转矩为零,转子借助惯性继续旋转。假设此时相电流不换向,既定子磁势方向FS不变,随着转子的继续转动,必定会出现转子磁势FR超前合成磁势F合,转子继续转动会受限制,既制动转矩。因此,当转子转到C位置进行换向,向定子绕组中输入反向电流,定子磁势FS发生180度变化,工作如d~f图。
