榨汁机行星齿轮减速电机内部结构

发布日期: 2019-4-4 16:35:38 浏览次数:84

  本技术的目的在于提供一种定子组件方便布线,而且方便安装电路板安装架的减速电机结构。

  为了达到上述目的,榨汁机星齿轮减速电机技术方案是:一种减速电机结构,包括壳体、定子组件、磁钢组件、控制盒组件、行星齿轮减速组件和输出轴,所述定子组件外周设有轴向布线槽,磁钢组件位于定子组件内,且磁钢组件上具有转动轴,转动轴与行星齿轮减速组件传动连接,控制盒组件包括电路板支架、电路板和传感磁盘,电路板支架上设有安装缺口,所述电路板支架通过安装缺口套在转动轴上,并与定子组件固定连接,传感磁盘安装在转动轴尾端,所述输出轴与行星齿轮减速组件连接。行星齿轮减速电机组件设有至少两块行星板和内齿圈,每块行星板上均转动连接有行星齿,行星齿与内齿圈传动连接。输出轴通过轴承与行星齿轮减速组件连接。还包括护线盒,护线盒位于壳体尾部,且定子组件和控制盒组件均位于护线盒内,且护线盒上设有穿线孔。

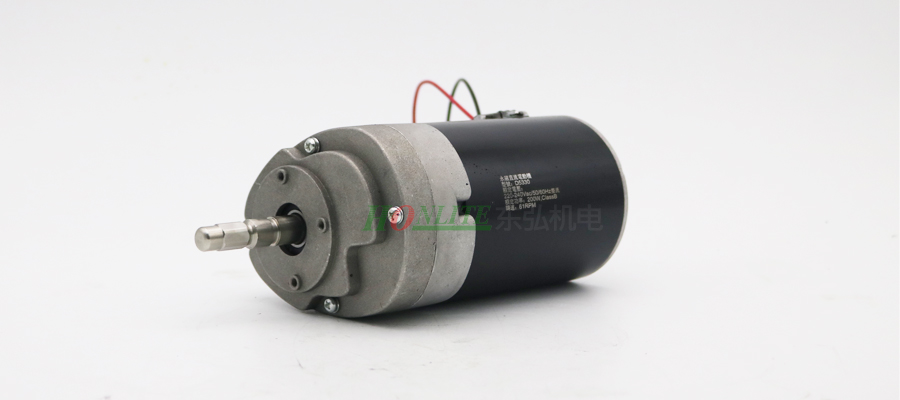

行星齿轮减速电机

采用上述结构后,本技术榨汁机上行星齿轮减速电机由于定子组件外周设有轴向布线槽,定子组件上的绕线能够很好的容纳进布线槽内,方便布线。而且电路板支架通过安装缺口套在转动轴上,安装缺口既方便了电路板支架的安装,而且不会妨碍传感磁盘的转动。
